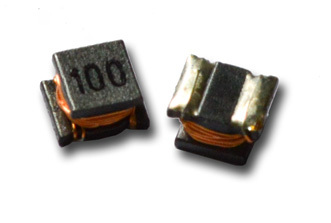

SMD POWER INDUCTORS CN系列
CN SERIES
■ FEATURES/特性
● Surface mounting type, has the characteristics of miniaturization, high Q value
● 表面安裝型，具有小型化、高Q值等特點
● The unique appearance especially suitable for high density PCB
● 獨特的外型特別適用于高密度的印制板
■ Application (用途)
● Notebook computers, TV and audio equipment, communications equipment products(筆記本電腦、電視與音響設備、通訊裝置類產品)
■ Product Identification/產品識別
CN 1210 6R8 □ S Z
(1) (2) (3) (4） ?。?） ?。?）
1.Series name/產品名稱
2.Dimensions/產品尺寸
3.Inductance value/電感值
4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.The packing way/包裝方式（Z:冷封裝，R:熱封裝）

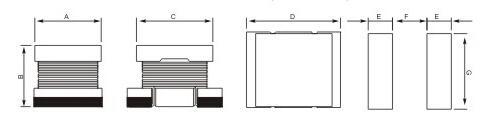

■ Mechanical dimensions/機械尺寸
Unit In mm
| TYPE | A | B | C | D | E | F | G |
| CN1206 | 1.7±0.2 | 2.0±0.2 | 2.3±0.2 | 3.2±0.2 | 1 | 1.25 | 1.75 |
| CN1210 | 3.0 Max | 2.5 Max | 2.8 Max | 3.2±0.2 | 1.25 | 1.25 | 2.75 |
| CN1812 | 3.5 Max | 3.0 Max | 3.5±0.2 | 4.5±0.2 | 1.25 | 2 | 3.25 |
| CN2520 | 5.5 Max | 5.5 Max | 5.2 Max | 6.5 Max | 2 | 1.75 | 5.5 |
■ Electrical Characteristics for CR4010 Series/CR4010系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| CN1206-1R0□-S-Z | 1 | 100KHz/0.25V | 108 | 1.4 |
| CN1206-1R5□-S-Z | 1.5 | 100KHz/0.25V | 156 | 1.33 |
| CN1206-1R8□-S-Z | 1.8 | 100KHz/0.25V | 166 | 1.26 |
| CN1206-2R2□-S-Z | 2.2 | 100KHz/0.25V | 183 | 1.15 |
| CN1206-2R7□-S-Z | 2.7 | 100KHz/0.25V | 257 | 1 |
| CN1206-3R3□-S-Z | 3.3 | 100KHz/0.25V | 299 | 0.86 |
| CN1206-3R9□-S-Z | 3.9 | 100KHz/0.25V | 322 | 0.82 |
| CN1206-4R7□-S-Z | 4.7 | 100KHz/0.25V | 413 | 0.8 |
| CN1206-5R6□-S-Z | 5.6 | 100KHz/0.25V | 559 | 0.75 |
| CN1206-6R8□-S-Z | 6.8 | 100KHz/0.25V | 608 | 0.7 |
| CN1206-8R2□-S-Z | 8.2 | 100KHz/0.25V | 702 | 0.57 |
| CN1206-100□-S-Z | 10 | 1KHz/0.25V | 726 | 0.47 |
| CN1206-120□-S-Z | 12 | 1KHz/0.25V | 850 | 0.45 |
| CN1206-150□-S-Z | 15 | 1KHz/0.25V | 1170 | 0.4 |
| CN1206-180□-S-Z | 18 | 1KHz/0.25V | 1340 | 0.38 |
| CN1206-220□-S-Z | 22 | 1KHz/0.25V | 1430 | 0.34 |
| CN1206-270□-S-Z | 27 | 1KHz/0.25V | 2080 | 0.32 |
| CN1206-330□-S-Z | 33 | 1KHz/0.25V | 2330 | 0.3 |
| CN1206-390□-S-Z | 39 | 1KHz/0.25V | 2990 | 0.27 |
| CN1206-470□-S-Z | 47 | 1KHz/0.25V | 3320 | 0.25 |
| CN1206-560□-S-Z | 56 | 1KHz/0.25V | 3640 | 0.23 |
| CN1206-680□-S-Z | 68 | 1KHz/0.25V | 4680 | 0.2 |
| CN1206-820□-S-Z | 82 | 1KHz/0.25V | 6370 | 0.16 |
| CN1206-101□-S-Z | 100 | 1KHz/0.25V | 7020 | 0.15 |
| CN1206-121□-S-Z | 120 | 1KHz/0.25V | 9750 | 0.14 |
| CN1206-151□-S-Z | 150 | 1KHz/0.25V | 10700 | 0.12 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=10% typ. at IDC.
■ Electrical Characteristics for CN1210 Series/CN1210系列的電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| CN1210-1R0□-S-Z | 1.0 | 100KHz/0.25V | 81.9 | 2.1 |
| CN1210-1R5□-S-Z | 1.5 | 100KHz/0.25V | 93.6 | 1.85 |
| CN1210-1R8□-S-Z | 1.8 | 100KHz/0.25V | 108.3 | 1.66 |
| CN1210-2R2□-S-Z | 2.2 | 100KHz/0.25V | 122.2 | 1.4 |
| CN1210-2R7□-S-Z | 2.7 | 100KHz/0.25V | 124.8 | 1.27 |
| CN1210-3R3□-S-Z | 3.3 | 100KHz/0.25V | 163.5 | 1.2 |
| CN1210-3R9□-S-Z | 3.9 | 100KHz/0.25V | 189.5 | 1.1 |
| CN1210-4R7□-S-Z | 4.7 | 100KHz/0.25V | 247 | 0.95 |
| CN1210-5R6□-S-Z | 5.6 | 100KHz/0.25V | 260 | 0.89 |
| CN1210-6R8□-S-Z | 6.8 | 100KHz/0.25V | 351 | 0.81 |
| CN1210-8R2□-S-Z | 8.2 | 100KHz/0.25V | 429 | 0.72 |
| CN1206-100□-S-Z | 10 | 1KHz/0.25V | 468 | 0.67 |
| CN1206-120□-S-Z | 12 | 1KHz/0.25V | 546 | 0.6 |
| CN1206-150□-S-Z | 15 | 1KHz/0.25V | 598 | 0.56 |
| CN1206-180□-S-Z | 18 | 1KHz/0.25V | 754 | 0.51 |
| CN1206-220□-S-Z | 22 | 1KHz/0.25V | 884 | 0.46 |
| CN1206-270□-S-Z | 27 | 1KHz/0.25V | 975 | 0.41 |
| CN1206-330□-S-Z | 33 | 1KHz/0.25V | 1370 | 0.37 |
| CN1206-390□-S-Z | 39 | 1KHz/0.25V | 1560 | 0.34 |
| CN1206-470□-S-Z | 47 | 1KHz/0.25V | 2080 | 0.31 |
| CN1206-560□-S-Z | 56 | 1KHz/0.25V | 2290 | 0.27 |
| CN1206-680□-S-Z | 68 | 1KHz/0.25V | 2400 | 0.25 |
| CN1206-820□-S-Z | 82 | 1KHz/0.25V | 3610 | 0.23 |
| CN1206-101□-S-Z | 100 | 1KHz/0.25V | 4160 | 0.21 |
| CN1206-121□-S-Z | 120 | 1KHz/0.25V | 5070 | 0.19 |
| CN1206-151□-S-Z | 150 | 1KHz/0.25V | 5670 | 0.17 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=10% typ. at IDC.
■ Electrical Characteristics for CN1812 Series/CN1812系列的電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| CN1812-1R0□-S-Z | 1.0 | 100KHz/0.25V | 84.5 | 2.7 |
| CN1812-1R5□-S-Z | 1.5 | 100KHz/0.25V | 92.8 | 2.59 |
| CN1812-1R8□-S-Z | 1.8 | 100KHz/0.25V | 100.6 | 2.41 |
| CN1812-2R2□-S-Z | 2.2 | 100KHz/0.25V | 107.9 | 2.25 |
| CN1812-2R7□-S-Z | 2.7 | 100KHz/0.25V | 127.4 | 2 |
| CN1812-3R3□-S-Z | 3.3 | 100KHz/0.25V | 143 | 1.8 |
| CN1812-3R9□-S-Z | 3.9 | 100KHz/0.25V | 149.5 | 1.65 |
| CN1812-4R7□-S-Z | 4.7 | 100KHz/0.25V | 182 | 1.6 |
| CN1812-5R6□-S-Z | 5.6 | 100KHz/0.25V | 214.5 | 1.45 |
| CN1812-6R8□-S-Z | 6.8 | 100KHz/0.25V | 204.1 | 1.35 |
| CN1812-8R2□-S-Z | 8.2 | 100KHz/0.25V | 273 | 1.15 |
| CN1812-100□-S-Z | 10 | 1KHz/0.25V | 286 | 1 |
| CN1812-120□-S-Z | 12 | 1KHz/0.25V | 325 | 0.96 |
| CN1812-150□-S-Z | 15 | 1KHz/0.25V | 390 | 0.9 |
| CN1812-180□-S-Z | 18 | 1KHz/0.25V | 442 | 0.88 |
| CN1812-220□-S-Z | 22 | 1KHz/0.25V | 546 | 0.86 |
| CN1812-270□-S-Z | 27 | 1KHz/0.25V | 728 | 0.81 |
| CN1812-330□-S-Z | 33 | 1KHz/0.25V | 819 | 0.77 |
| CN1812-390□-S-Z | 39 | 1KHz/0.25V | 1080 | 0.68 |
| CN1812-470□-S-Z | 47 | 1KHz/0.25V | 1250 | 0.59 |
| CN1812-560□-S-Z | 56 | 1KHz/0.25V | 1300 | 0.5 |
| CN1812-680□-S-Z | 68 | 1KHz/0.25V | 1560 | 0.44 |
| CN1812-820□-S-Z | 82 | 1KHz/0.25V | 1950 | 0.39 |
| CN1812-101□-S-Z | 100 | 1KHz/0.25V | 2210 | 0.36 |
| CN1812-121□-S-Z | 120 | 1KHz/0.25V | 2470 | 0.33 |
| CN1812-151□-S-Z | 150 | 1KHz/0.25V | 2950 | 0.29 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=10% typ. at IDC.
■ Electrical Characteristics for CN2520 Series/CN2520系列的電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| CN2520-1R0□-S-Z | 1 | 100KHz/0.25V | 29 | 3.8 |
| CN2520-1R5□-S-Z | 1.5 | 100KHz/0.25V | 46 | 3 |
| CN2520-1R8□-S-Z | 1.8 | 100KHz/0.25V | 51 | 2.7 |
| CN2520-2R2□-S-Z | 2.2 | 100KHz/0.25V | 57 | 2.5 |
| CN2520-2R7□-S-Z | 2.7 | 100KHz/0.25V | 62 | 2.43 |
| CN2520-3R3□-S-Z | 3.3 | 100KHz/0.25V | 68 | 2.35 |
| CN2520-3R9□-S-Z | 3.9 | 100KHz/0.25V | 73 | 2.25 |
| CN2520-4R7□-S-Z | 4.7 | 100KHz/0.25V | 81 | 2 |
| CN2520-5R6□-S-Z | 5.6 | 100KHz/0.25V | 104 | 1.8 |
| CN2520-6R8□-S-Z | 6.8 | 100KHz/0.25V | 114 | 1.7 |
| CN2520-8R2□-S-Z | 8.2 | 100KHz/0.25V | 138 | 1.65 |
| CN2520-100□-S-Z | 10 | 1KHz/0.25V | 150 | 1.5 |
| CN2520-120□-S-Z | 12 | 1KHz/0.25V | 176 | 1.4 |
| CN2520-150□-S-Z | 15 | 1KHz/0.25V | 215 | 1.3 |
| CN2520-180□-S-Z | 18 | 1KHz/0.25V | 254 | 1.23 |
| CN2520-220□-S-Z | 22 | 1KHz/0.25V | 296 | 1.18 |
| CN2520-270□-S-Z | 27 | 1KHz/0.25V | 332 | 1.1 |
| CN2520-330□-S-Z | 33 | 1KHz/0.25V | 390 | 0.98 |
| CN2520-390□-S-Z | 39 | 1KHz/0.25V | 468 | 0.9 |
| CN2520-470□-S-Z | 47 | 1KHz/0.25V | 598 | 0.86 |
| CN2520-560□-S-Z | 56 | 1KHz/0.25V | 683 | 0.82 |
| CN2520-680□-S-Z | 68 | 1KHz/0.25V | 936 | 0.72 |
| CN2520-820□-S-Z | 82 | 1KHz/0.25V | 1020 | 0.69 |
| CN2520-101□-S-Z | 100 | 1KHz/0.25V | 1130 | 0.63 |
| CN2520-121□-S-Z | 120 | 1KHz/0.25V | 1690 | 0.54 |
| CN2520-151□-S-Z | 150 | 1KHz/0.25V | 1820 | 0.45 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=10% typ. at IDC.
