LCH

類別：

插腳電感

客戶留言

產品描述

　　SMD POWER INDUCTORS LCH系列
　　LCH SERIES
　　■ FEATURES/特性
　　● Open Magnetic circuit construction (開磁路構造設計)
　　● Low cost and high reliability (低成本及高可靠性)
　　■ Application (用途)
　　● Notebook, Inkjet printer, Copying machine, Display monitor, Cellular phone, ADSL modem, Gaming machine, Color TV, Video tape recorder, Video camera, Microwave oven, Lighting and Car electronics. (筆記型電腦、噴墨印表機、影印機、顯示監視器、手機、寬頻數據機、遊戲機、彩色電視、錄放影機、攝影機、微波爐、照明設備、汽車電子產品)
　　■ Product Identification/產品識別
　　LCH　　885　　4R7　　□　　　　S　　　　Z
　　(1)　　(2)　　(3)　　(4）　?。?）　　（6）
　　1.Series name/產品名稱
　　2.Dimensions/產品尺寸
　　3.Inductance value/電感值
　　4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
　　5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
　　6.The packing way/包裝方式（D:袋裝，E:吸塑盤裝）

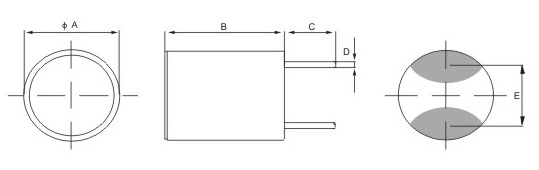

　　■ Mechanical dimensions/機械尺寸

　　Unit In mm

Type	A	B	C	D	E	F
Type	(max)	(max)	±0.1	±0.05	±0.5	±0.5
LCH654	6.5	5.0	4.0	0.5	4.0
LCH855	8.3	5.5	4.0	0.7	5.0
LCH875	8.3	7.5	4.0	0.7	5.0
LCH895	8.3	9.5	4.0	0.7	5.0
LCH106	10.5	6.0	4.0	0.7	5.0	4.0
LCH110	10.5	10.5	4.0	0.70	5.0	4.0
LCH114	10.5	14.1	4.0	0.70	5.0	4.0

　　■ Electrical Characteristics for LCH654 Series/LCH654系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH654-1R0□-S-D	1.0	100KHZ/0.25V	29.0	3.00
LCH654-1R5□-S-D	1.5	100KHZ/0.25V	34.0	2.85
LCH654-2R2□-S-D	2.2	100KHZ/0.25V	40.0	2.35
LCH654-2R7□-S-D	2.7	100KHZ/0.25V	46.0	2.05
LCH654-3R3□-S-D	3.3	100KHz/0.25V	48.0	1.98
LCH654-3R9□-S-D	3.9	100KHz/0.25V	55.06	1.83
LCH654-4R7□-S-D	4.7	100KHz/0.25V	60.0	1.74
LCH654-5R6□-S-D	5.6	100KHz/0.25V	66.0	1.53
LCH654-6R8□-S-D	6.8	100KHz/0.25V	70.0	1.46
LCH654-8R2□-S-D	8.2	100KHz/0.25V	85.0	1.26
LCH654-100□-S-D	10	1KHZ/0.25V	97.0	1.20
LCH654-120□-S-D	12	1KHZ/0.25V	100	1.05
LCH654-150□-S-D	15	1KHZ/0.25V	120.0	0.98
LCH654-180□-S-D	18	1KHZ/0.25V	130.0	0.93
LCH654-220□-S-D	22	1KHZ/0.25V	180.0	0.90
LCH654-270□-S-D	27	1KHZ/0.25V	21.0	0.81
LCH654-330□-S-D	33	1KHZ/0.25V	270.0	0.74
LCH654-390□-S-D	39	1KHZ/0.25V	290.0	0.68
LCH654-470□-S-D	47	1KHZ/0.25V	340.0	0.62
LCH654-560□-S-D	56	1KHZ/0.25V	420.0	0.57
LCH654-680□-S-D	68	1KHZ/0.25V	480.0	0.51
LCH654-820□-S-D	82	1KHZ/0.25V	550.0	0.47
LCH654-101□-S-D	100	1KHZ/0.25V	680.0	0.42
LCH654-121□-S-D	120	1KHZ/0.25V	770.0	0.39
LCH654-151□-S-D	150	1KHZ/0.25V	950.0	0.35
LCH654-181□-S-D	180	1KHZ/0.25V	1150.0	0.32
LCH654-221□-S-D	220	1KHZ/0.25V	1300.0	0.29
LCH654-271□-S-D	270	1KHZ/0.25V	1550.0	0.26
LCH654-331□-S-D	330	1KHZ/0.25V	3180.0	0.23
LCH654-391□-S-D	390	1KHZ/0.25V	2470.0	0.21
LCH654-471□-S-D	470	1KHZ/0.25V	2920.0	0.2
LCH654-561□-S-D	560	1KHZ/0.25V	3970.0	0.18
LCH654-681□-S-D	680	1KHZ/0.25V	4570.0	1.16
LCH654-821□-S-D	820	1KHZ/0.25V	5280.0	0.15
LCH654-102□-S-D	1000	1KHZ/0.25V	7060.0	0.13

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH855 Series/LCH855系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH855-1R0□-S-D	1.0	100KHz/0.25V	16.0	3.90
LCH855-1R5□-S-D	1.5	100KHz/0.25V	18.0	3.70
LCH855-2R2□-S-D	2.2	100KHz/0.25V	20.0	3.50
LCH855-2R7□-S-D	2.7	100KHz/0.25V	23.0	3.40
LCH855-3R3□-S-D	3.3	100KHz/0.25V	26.0	3.24
LCH855-3R9□-S-D	3.9	100KHz/0.25V	29.0	3.16
LCH855-4R7□-S-D	4.7	100KHz/0.25V	33.0	2.92
LCH855-5R6□-S-D	5.6	100KHz/0.25V	37.0	2.77
LCH855-6R8□-S-D	6.8	100KHz/0.25V	42.0	2.52
CDH64S-8R2□-S-Z	8.2	100KHz/0.25V	45.0	2.28
LCH855-100□-S-D	10	1KHz/0.25V	70.0	1.56
LCH855-120□-S-D	12	1KHz/0.25V	80.0	1.32
LCH855-150□-S-D	15	1KHz/0.25V	90.0	1.14
LCH855-180□-S-D	18	1KHz/0.25V	100.0	1.08
LCH855-220□-S-D	22	1KHz/0.25V	120.0	0.92
LCH855-270□-S-D	27	1KHz/0.25V	140.0	0.86
LCH855-330□-S-D	33	1KHz/0.25V	170.0	0.80
LCH855-390□-S-D	39	1KHz/0.25V	210.0	0.70
LCH855-470□-S-D	47	1KHz/0.25V	240.0	0.68
LCH855-560□-S-D	56	1KHz/0.25V	310.0	0.60
LCH855-680□-S-D	68	1KHz/0.25V	340.0	0.56
LCH855-820□-S-D	82	1KHz/0.25V	400.0	0.51
LCH855-101□-S-D	100	1KHz/0.25V	520.0	0.45
LCH855-121□-S-D	120	1KHz/0.25V	590.0	0.43
LCH855-151□-S-D	150	1KHz/0.25V	710.0	0.38
LCH855-181□-S-D	180	1KHz/0.25V	890.0	0.36
LCH855-221□-S-D	220	1KHz/0.25V	1040.0	0.33
LCH855-271□-S-D	270	1KHz/0.25V	1280.0	0.30
LCH855-331□-S-D	330	1KHz/0.25V	1470.0	0.27
LCH855-391□-S-D	390	1KHz/0.25V	1670.0	0.26
LCH855-471□-S-D	470	1KHz/0.25V	1950.0	0.24
LCH855-561□-S-D	560	1KHz/0.25V	2830.0	0.19
LCH855-681□-S-D	680	1KHz/0.25V	3250.0	0.18
LCH855-821□-S-D	820	1KHz/0.25V	3820.0	0.17
LCH855-102□-S-D	1000	1KHz/0.25V	5300.0	0.14

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH875 Series/LCH875系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH875-1R0□-S-D	1.0	100KHZ/0.25V	11.8	4.10
LCH875-1R5□-S-D	1.5	100KHZ/0.25V	12.6	4.00
LCH875-2R2□-S-D	2.2	100KHZ/0.25V	13.8	3.90
LCH875-2R7□-S-D	2.7	100KHZ/0.25V	15.5	3.50
LCH875-3R3□-S-D	3.3	100KHZ/0.25V	17.0	3.40
LCH875-3R9□-S-D	3.9	100KHZ/0.25V	18.2	3.25
LCH875-4R7□-S-D	4.7	100KHZ/0.25V	20.7	3.16
LCH875-5R6□-S-D	5.6	100KHZ/0.25V	22.0	2.90
LCH875-6R8□-S-D	6.8	100KHZ/0.25V	23.0	2.80
LCH875-8R2□-S-D	8.2	100KHZ/0.25V	26.5	2.54
LCH875-100□-S-D	10	1KHZ/0.25V	50.0	2.30
LCH875-120□-S-D	12	1KHZ/0.25V	60.0	2.15
LCH875-150□-S-D	15	1KHZ/0.25V	70.0	1.68
LCH875-180□-S-D	18	1KHZ/0.25V	80.0	1.55
LCH875-220□-S-D	22	1KHZ/0.25V	90.0	1.44
LCH875-270□-S-D	27	1KHZ/0.25V	110.0	1.20
LCH875-330□-S-D	33	1KHZ/0.25V	130.0	1.10
LCH875-390□-S-D	39	1KHZ/0.25V	140.0	1.05
LCH875-470□-S-D	47	1KHZ/0.25V	150.0	1.00
LCH875-560□-S-D	56	1KHZ/0.25V	180.0	0.88
LCH875-680□-S-D	68	1KHZ/0.25V	200.0	0.82
LCH875-820□-S-D	82	1KHZ/0.25V	240.0	0.75
LCH875-101□-S-D	100	1KHZ/0.25V	350.0	0.70
LCH875-121□-S-D	120	1KHZ/0.25V	360.0	0.60
LCH875-151□-S-D	150	1KHZ/0.25V	420.0	0.55
LCH875-181□-S-D	180	1KHZ/0.25V	570.0	0.49
LCH875-221□-S-D	220	1KHZ/0.25V	630.0	0.45
LCH875-271□-S-D	270	1KHZ/0.25V	880.0	0.38
LCH875-331□-S-D	330	1KHZ/0.25V	1050.0	0.36
LCH875-391□-S-D	390	1KHZ/0.25V	1170.0	0.34
LCH875-471□-S-D	470	1KHZ/0.25V	1340.0	0.33
LCH875-561□-S-D	560	1KHZ/0.25V	1720.0	0.27
LCH875-681□-S-D	680	1KHZ/0.25V	1960.0	0.26
LCH875-821□-S-D	820	1KHZ/0.25V	2560.0	0.22
LCH875-102□-S-D	1000	1KHZ/0.25V	2940.0	0.21

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH895 Series/LCH895系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH895-1R0□-S-D	1.0	100KHZ/0.25V	11.6	4.60
LCH895-1R5□-S-D	1.5	100KHZ/0.25V	12.2	4.30
LCH895-2R2□-S-D	2.2	100KHZ/0.25V	13.6	3.90
LCH895-2R7□-S-D	2.7	100KHZ/0.25V	14.5	370
LCH895-3R3□-S-D	3.3	100KHZ/0.25V	15.5	3.30
LCH895-3R9□-S-D	3.9	100KHZ/0.25V	16.5	3.10
LCH895-4R7□-S-D	4.7	100KHZ/0.25V	18.5	3.00
LCH895-5R6□-S-D	5.6	100KHZ/0.25V	20.5	2.85
LCH895-6R8□-S-D	6.8	100KHZ/0.25V	21.0	2.60
LCH895-8R2□-S-D	8.2	100KHZ/0.25V	23.0	2.40
LCH895-100□-S-D	10	1KHZ/0.25V	40.0	2.28
LCH895-120□-S-D	12	1KHZ/0.25V	43.0	2.10
LCH895-150□-S-D	15	1KHZ/0.25V	50.0	1.90
LCH895-180□-S-D	18	1KHZ/0.25V	52.0	1.68
LCH895-220□-S-D	22	1KHZ/0.25V	60.0	1.55
LCH895-270□-S-D	27	1KHZ/0.25V	62.0	1.55
LCH895-330□-S-D	33	1KHZ/0.25V	70.0	1.32
LCH895-390□-S-D	39	1KHZ/0.25V	80.0	1.25
LCH895-470□-S-D	47	1KHZ/0.25V	100.0	1.18
LCH895-560□-S-D	56	1KHZ/0.25V	110.0	1.08
LCH895-680□-S-D	68	1KHZ/0.25V	140.0	0.97
LCH895-820□-S-D	82	1KHZ/0.25V	160.0	0.91
LCH895-101□-S-D	100	1KHZ/0.25V	190.0	0.86
LCH895-121□-S-D	120	1KHZ/0.25V	220.0	0.80
LCH895-151□-S-D	150	1KHZ/0.25V	270.0	0.72
LCH895-181□-S-D	180	1KHZ/0.25V	310.0	0.65
LCH895-221□-S-D	220	1KHZ/0.25V	380.0	0.60
LCH895-271□-S-D	70	1KHZ/0.25V	530.0	0.49
LCH895-331□-S-D	3302	1KHZ/0.25V	610.0	0.47
LCH895-391□-S-D	390	1KHZ/0.25V	690.0	0.44
LCH895-471□-S-D	470	1KHZ/0.25V	890.0	0.38
LCH895-561□-S-D	560	1KHZ/0.25V	1050.0	0.36
LCH895-681□-S-D	680	1KHZ/0.25V	1180.0	0.320
LCH895-821□-S-D	820	1KHZ/0.25V	1570.0	0.28
LCH895-102□-S-D	1000	1KHZ/0.25V	1850.0	0.26

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH106 Series/LCH106系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH106-1R0□-S-D	1.0	100KHZ/0.25V	6.0	8.40
LCH106-2R7□-S-D	2.7	100KHZ/0.25V	13.5	5.40
LCH106-5R1□-S-D	5.1	100KHZ/0.25V	22.5	4.10
LCH106-6R3□-S-D	6.3	100KHZ/0.25V	26.5	3.80
LCH106-8R2□-S-D	8.2	100KHZ/0.25V	38.0	3.40
LCH106-100□-S-D	10	1KHZ/0.25V	46.0	3.20
LCH106-120□-S-D	12	1KHZ/0.25V	51.0	3.00
LCH106-150□-S-D	15	1KHZ/0.25V	67.0	2.60
LCH106-180□-S-D	18	1KHZ/0.25V	74.0	2.40
LCH106-220□-S-D	222	1KHZ/0.25V	100.0	2.20
LCH106-270□-S-D	7	1KHZ/0.25V	115.0	2.00
LCH106-330□-S-D	33	1KHZ/0.25V	125.0	1.80
LCH106-390□-S-D	39	1KHZ/0.25V	160.0	1.60
LCH106-470□-S-D	47	1KHZ/0.25V	185.0	1.50
LCH106-560□-S-D	56	1KHZ/0.25V	218.0	1.35
LCH106-680□-S-D	68	1KHZ/0.25V	250.0	126
LCH106-820□-S-D	82	1KHZ/0.25V	333.0	1.20
LCH106-101□-S-D	100	1KHZ/0.25V	3670.0	1.10
LCH106-121□-S-D	120	1KHZ/0.25V	435.0	1.00
LCH106-151□-S-D	150	1KHZ/0.25V	575.0	190
LCH106-181□-S-D	180	1KHZ/0.25V	645.0	0.80
LCH106-221□-S-D	220	1KHZ/0.25V	900.0	0.70
LCH106-271□-S-D	270	1KHZ/0.25V	1050.0	0.60

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH110 Series/LCH110系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH110-1R0□-S-D	1.0	100KHz/0.25V	5.0	9.00
LCH110-2R7□-S-D	2.7	100KHz/0.25V	10.0	6.50
LCH110-5R1□-S-D	5.1	100KHz/0.25V	14.0	7.10
LCH110-6R3□-S-D	6.3	100KHz/0.25V	16.0	6.80
LCH110-8R2□-S-D	8.2	100KHz/0.25V	20.0	5.00
LCH110-100□-S-D	10	1KHz/0.25V	22.0	5.30
LCH110-120□-S-D	12	1KHz/0.25V	23.0	4.90
LCH110-150□-S-D	15	1KHz/0.25V	26.0	4.40
LCH110-180□-S-D	18	1KHz/0.25V	33.0	4.00
LCH110-220□-S-D	22	1KHz/0.25V	37.0	3.60
LCH110-270□-S-D	27	1KHz/0.25V	48.0	3.30
LCH110-330□-S-D	33	1KHz/0.25V	55.0	2.90
LCH110-390□-S-D	39	1KHz/0.25V	73.0	2.70
LCH110-470□-S-D	47	1KHz/0.25V	83.0	2.50
LCH110-560□-S-D	56	1KHz/0.25V	92.0	2.30
LCH110-680□-S-D	68	1KHz/0.25V	120.0	2.10
LCH110-820□-S-D	82	1KHz/0.25V	140.0	1.90
LCH110-101□-S-D	100	1KHz/0.25V	160.0	1.70
LCH110-121□-S-D	120	1KHz/0.25V	200.0	1.50
LCH110-151□-S-D	150	1KHz/0.25V	230.0	1.40
LCH110-181□-S-D	180	1KHz/0.25V	310.0	1.30
LCH110-221□-S-D	180	1KHz/0.25V	340.0	1.10
LCH110-271□-S-D	270	1KHz/0.25V	400.0	1.00

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.
　　■ Electrical Characteristics for LCH114 Series/LCH114系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
LCH114-1R0□-S-D	1.0	100KHZ/0.25V	8.0	10.00
LCH114-2R7□-S-D	2.7	100KHZ/0.25V	16.0	8.20
LCH114-5R1□-S-D	5.1	100KHZ/0.25V	20.0	7.30
LCH114-6R3□-S-D	6.3	100KHZ/0.25V	26.0	4.30
LCH114-8R2□-S-D	8.2	100KHZ/0.25V	30.0	4.10
LCH114-100□-S-D	10	1KHZ/0.25V	33.0	4.00
LCH114-120□-S-D	12	1KHZ/0.25V	35.0	3.90
LCH114-150□-S-D	15	1KHZ/0.25V	40.0	3.70
LCH114-180□-S-D	18	1KHZ/0.25V	48.0	3.50
LCH114-220□-S-D	22	1KHZ/0.25V	55.0	3.30
LCH114-270□-S-D	27	1KHZ/0.25V	58.0	3.10
LCH114-330□-S-D	33	1KHZ/0.25V	65.0	2.90
LCH114-390□-S-D	39	1KHZ/0.25V	75.0	2.70
LCH114-470□-S-D	47	1KHZ/0.25V	85.0	2.50
LCH114-560□-S-D	56	1KHZ/0.25V	105.0	2.30
LCH114-680□-S-D	68	1KHZ/0.25V	120.0	2.10
LCH114-820□-S-D	82	1KHZ/0.25V	130.0	1.90
LCH114-101□-S-D	100	1KHZ/0.25V	145.0	1.70
LCH114-121□-S-D	120	1KHZ/0.25V	195.0	1.50
LCH114-151□-S-D	150	1KHZ/0.25V	220.0	1.40
LCH114-181□-S-D	180	1KHZ/0.25V	260.0	0.30
LCH114-221□-S-D	220	1KHZ/0.25V	350.0	1.20
LCH114-271□-S-D	270	1KHZ/0.25V	390.0	1.10

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=10% typ. at IDC.

相關產品

LCK

LCP

LCR

在線留言

經過全體成員上下的不懈努力,以及雄厚的技術力量和優質的產品品質，已為一些知名臺資、港資、內資、韓資SMD生產企業OEM、ODM，并且得到他們一致好評，愿為更多知名企業提供優質的服務。

產品中心

屏蔽組裝電感
 一體成型電感
 NR磁膠電感
 繞線電感
 插腳電感
 變壓器磁環

聯系我們

深圳市三拓電子有限公司

--------------

地址：

深圳市龍華區觀瀾街道鷺湖社區觀盛二路5號捷順科技中心B1207

總經理：查軍明電話：133-1693-9098 QQ：1427434255

經理：陳小姐電話：134-2403-0900 QQ：945984380

在線留言

? 2022 深圳市三拓電子有限公司 SEO 標簽

京ICP備10002622號-38

網站建設：中企動力深圳
