CDH 103R-105R系列

類別：

屏蔽組裝電感

客戶留言

產品描述

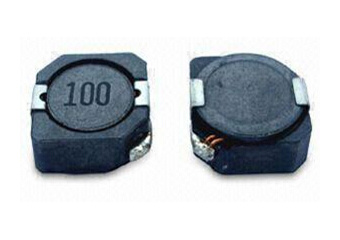

　　SMD POWER INDUCTORS CDH-R系列
　　CDH-R SERIES
　　■ FEATURES/特性
　　● Magnetically shielded construction (閉磁路構造設計)
　　● Compact and thin (輕便薄小)
　　● Large Current and Low DCR (大電流低直流阻抗)
　　■ Application (用途)
　　● DC-DC converter transformer, LCD TV, Notebook, VCR Camera. (直流轉換變壓器、液晶電視、筆記型電腦、攝影機)
　　■ Product Identification/產品識別
　　CDH　104R　　6R8　　　M　　　　S　　　　Z
　　(1)　　(2)　　(3)　　(4）　?。?）　?。?）
　　1.Series name/產品名稱
　　2.Dimensions/產品尺寸
　　3.Inductance value/電感值
　　4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
　　5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
　　6.The packing way/包裝方式（Z:冷封裝，R:熱封裝））

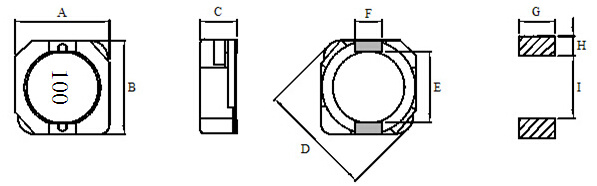

　　■ Mechanical dimensions/機械尺寸

　　Unit In mm

Type	A	B	C	D	E±0.3	F±0.1	G	H	I
Type	(max)	(max)	(max)	(max)	E±0.3	F±0.1	G	H	I
CDH103R	10.3	10.4	3.0	13.5	7.7	3.0	3.6	1.7	7.3
CDH104R	10.3	10.4	4.0	13.5	7.7	3.0	3.6	1.7	7.3
CDH105R	10.3	10.4	5.0	13.5	7.7	3.0	3.6	1.7	7.3

　　■ Electrical Characteristics for CDH103R Series/CDH103R系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
CDH103R-100□-S-Z	10	1KHZ/0.25V	58	2.70
CDH103R-120□-S-Z	12	1KHZ/0.25V	72	2.25
CDH103R-150□-S-Z	15	1KHZ/0.25V	86	2.22
CDH103R-180□-S-Z	18	1KHZ/0.25V	116	1.90
CDH103R-220□-S-Z	22	1KHZ/0.25V	145	1.78
CDH103R-270□-S-Z	27	1KHZ/0.25V	175	1.63
CDH103R-330□-S-Z	33	1KHZ/0.25V	213	1.46
CDH103R-390□-S-Z	39	1KHZ/0.25V	269	1.32
CDH103R-470□-S-Z	47	1KHZ/0.25V	299	1.18
CDH103R-560□-S-Z	56	1KHZ/0.25V	336	1.10
CDH103R-680□-S-Z	68	1KHZ/0.25V	451	1.04
CDH103R-820□-S-Z	82	1KHZ/0.25V	534	0.94
CDH103R-101□-S-Z	100	1KHZ/0.25V	700	0.84
CDH103R-121□-S-Z	120	1KHZ/0.25V	765	0.76
CDH103R-151□-S-Z	150	1KHZ/0.25V	876	0.70

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=30% typ. at IDC.
　　■ Electrical Characteristics for CDH104R Series/CDH104R系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
CDH104R-1R2□-S-Z	1.2	100KHZ/0.25V	15	8.5
CDH104R-2R2□-S-Z	2.2	100KHZ/0.25V	17	7.2
CDH104R-2R5□-S-Z	2.5	100KHZ/0.25V	18	7.2
CDH104R-3R3□-S-Z	3.3	100KHZ/0.25V	26	5.8
CDH104R-3R8□-S-Z	3.8	100KHZ/0.25V	27	5.5
CDH104R-3R9□-S-Z	3.9	100KHZ/0.25V	28	5.3
CDH104R-4R7□-S-Z	4.7	100KHZ/0.25V	30	5.0
CDH104R-5R6□-S-Z	5.6	100KHZ/0.25V	31	4.3
CDH104R-6R8□-S-Z	6.8	100KHZ/0.25V	34	3.9
CDH104R-100□-S-Z	10	1KHZ/0.25V	53	3.7
CDH104R-150□-S-Z	15	1KHZ/0.25V	67	3.5
CDH104R-220□-S-Z	22	1KHZ/0.25V	90	2.7
CDH104R-270□-S-Z	27	1KHZ/0.25V	105	2.5
CDH104R-330□-S-Z	33	1KHZ/0.25V	120	2.4
CDH104R-390□-S-Z	39	1KHZ/0.25V	138	2.0
CDH104R-470□-S-Z	47	1KHZ/0.25V	184	1.9
CDH104R-560□-S-Z	56	1KHZ/0.25V	203	1.7
CDH104R-680□-S-Z	68	1KHZ/0.25V	274	1.4
CDH104R-820□-S-Z	82	1KHZ/0.25V	310	1.3
CDH104R-101□-S-Z	100	1KHZ/0.25V	330	1.2
CDH104R-121□-S-Z	120	1KHZ/0.25V	390	1.1
CDH104R-151□-S-Z	150	1KHZ/0.25V	482	1.0
CDH104R-221□-S-Z	220	1KHZ/0.25V	673	0.91
CDH104R-271□-S-Z	270	1KHZ/0.25V	810	0.79
CDH104R-331□-S-Z	330	1KHZ/0.25V	890	0.72
CDH104R-391□-S-Z	390	1KHZ/0.25V	1270	0.61
CDH104R-471□-S-Z	470	1KHZ/0.25V	1320	0.54

　　★ Operating Temp. : －40℃ ~ ＋85℃
　　★ Inductance drop=30% typ. at IDC.
　　■ Electrical Characteristics for CDH105R Series/CDH105R系列電子特性規格

Part Number	Inductance	Test Freq.	DCR (mΩ)	IDC (A)
Part Number	(μH)	(Hz)	(max)	(max)
產品料號	電感值 (L)	測試頻率	直流阻抗	定格電流
CDH105R-1R2□-S-Z	1.2	100KHZ/0.25V	18	9.1
CDH105R-2R2□-S-Z	2.2	100KHZ/0.25V	19	8.1
CDH105R-3R3□-S-Z	3.3	100KHZ/0.25V	20	7.1
CDH105R-3R9□-S-Z	3.9	100KHZ/0.25V	24	6.5
CDH105R-4R7□-S-Z	4.7	100KHZ/0.25V	25	6.5
CDH105R-5R6□-S-Z	5.6	100KHZ/0.25V	28	5.9
CDH105R-6R8□-S-Z	6.8	100KHZ/0.25V	37	5.4
CDH105R-100□-S-Z	10	1KHZ/0.25V	41	4.0
CDH105R-120□-S-Z	12	1KHZ/0.25V	49	3.75
CDH105R-150□-S-Z	15	1KHZ/0.25V	52	3.7
CDH105R-180□-S-Z	18	1KHZ/0.25V	57	3.1
CDH105R-220□-S-Z	22	1KHZ/0.25V	73	2.6
CDH105R-330□-S-Z	33	1KHZ/0.25V	79	2.5
CDH105R-390□-S-Z	39	1KHZ/0.25V	143	2.1
CDH105R-470□-S-Z	47	1KHZ/0.25V	156	1.8
CDH105R-560□-S-Z	56	1KHZ/0.25V	172	1.6
CDH105R-680□-S-Z	68	1KHZ/0.25V	186	1.55
CDH105R-820□-S-Z	82	1KHZ/0.25V	218	1.4
CDH105R-101□-S-Z	100	1KHZ/0.25V	230	1.3
CDH105R-151□-S-Z	150	1KHZ/0.25V	320	1.0
CDH105R-181□-S-Z	180	1KHZ/0.25V	420	0.89
CDH105R-221□-S-Z	220	1KHZ/0.25V	547	0.75
CDH105R-331□-S-Z	330	1KHZ/0.25V	681	0.71
CDH105R-391□-S-Z	390	1KHZ/0.25V	773	0.61
CDH105R-471□-S-Z	470	1KHZ/0.25V	964	0.55
CDH105R-561□-S-Z	560	1KHZ/0.25V	1320	0.52
