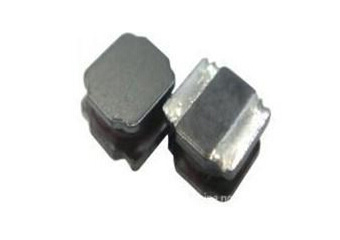

SMD POWER INDUCTORS NR50系列
NR50 SERIES
■ FEATURES/特性
● Magnetically shielded construction (閉磁路構造設計)
● Compact and thin (輕便薄小)
● Strong ability to resist EMI(抗EMI能力強)
● Drop impact resistance is strong, durable(抗沖擊性強,經久耐用)
■ Application (用途)
● Mobile networks and digital movie camera; Flat-panel TVS, set-top boxes, blu-ray DVD; Notebook computers, desktop computers, servers, graphics CARDS; Portable game consoles, personal navigation system, multimedia; Automotive products; Communication equipment(移動網絡和數字電影攝影機;平板電視,機頂盒,藍光DVD、筆記本電腦、臺式電腦、服務器、顯卡;便攜式游戲機,個人導航系統,多媒體,汽車產品;通信設備)
■ Product Identification/產品識別
CR 5012 150 M S Z
(1) (2) (3) (4） ?。?） ?。?）
1.Series name/產品名稱
2.Dimensions/產品尺寸
3.Inductance value/電感值
4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.The packing way/包裝方式（Z:冷封裝，R:熱封裝）

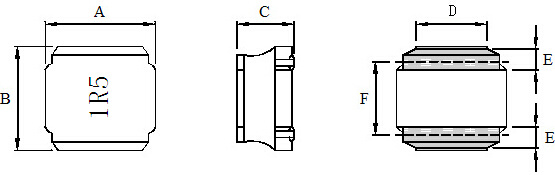

■ Mechanical dimensions/機械尺寸
Unit In mm
| Type | A | B | C | D | E | F |
| ±0.2 | ±0.2 | (max) | ±0.2 | ±0.2 | ±0.2 | |
| NR5015 | 5.0 | 5.0 | 1.50 | 4.00 | 1.25 | 2.50 |
| NR5020 | 5.0 | 5.0 | 2.00 | 4.00 | 1.25 | 2.50 |
| NR5030 | 5.0 | 5.0 | 3.00 | 4.00 | 1.25 | 2.50 |
| NR5040 | 5.0 | 5.0 | 4.00 | 4.00 | 1.25 | 2.50 |
■ Electrical Characteristics for NR5015 Series/NR5015系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR5015-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 35.0 | 4.50 |
| NR5015-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 60.0 | 3.50 |
| NR5015-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 65.0 | 3.00 |
| NR5015-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 80.0 | 2.50 |
| NR5015-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 100.0 | 2.10 |
| NR5015-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 150.0 | 1.65 |
| NR5015-100□-S-Z | 10.0 | 100KHZ/0.25V | 200.0 | 1.45 |
★ Operating Temp. : －45℃ ~ ＋125℃
★Inductance drop=30% typ. at IDC.
■ Electrical Characteristics for NR5020 Series/NR5020系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR5020-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 20.0 | 4.33 |
| NR5020-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 26.0 | 4.10 |
| NR5020-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 38.0 | 3.85 |
| NR5020-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 46.0 | 3.25 |
| NR5020-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 65.0 | 2.40 |
| NR5020-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 92.0 | 2.10 |
| NR5020-100□-S-Z | 10.0 | 100KHZ/0.25V | 125.0 | 1.80 |
| NR5020-150□-S-Z | 15.0 | 100KHZ/0.25V | 180.0 | 1.44 |
| NR5020-220□-S-Z | 22.0 | 100KHZ/0.25V | 250.0 | 1.18 |
| NR5020-330□-S-Z | 33.0 | 100KHZ/0.25V | 370.0 | 0.97 |
| NR5020-470□-S-Z | 47.0 | 100KHZ/0.25V | 560.0 | 0.81 |
★ Operating Temp. : －45℃ ~ ＋125℃
★Inductance drop=30% typ. at IDC.
■ Electrical Characteristics for NR5040 Series/NR5040系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR5040-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 12.0 | 7.35 |
| NR5040-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 15.0 | 6.30 |
| NR5040-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 19.0 | 4.90 |
| NR5040-2R7□-S-Z | 2.7 | 100KHZ/0.25V | 22.0 | 4.30 |
| NR5040-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 24.0 | 3.95 |
| NR5040-3R9□-S-Z | 3.9 | 100KHZ/0.25V | 27.0 | 3.55 |
| NR5040-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 30.0 | 3.50 |
| NR5040-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 43.0 | 2.90 |
| NR5040-100□-S-Z | 10.0 | 100KHZ/0.25V | 64.0 | 2.35 |
| NR5040-150□-S-Z | 15.0 | 100KHZ/0.25V | 86.0 | 2.00 |
| NR5040-220□-S-Z | 22.0 | 100KHZ/0.25V | 129.0 | 1.60 |
| NR5040-330□-S-Z | 33.0 | 100KHZ/0.25V | 188.0 | 1.30 |
| NR5040-470□-S-Z | 47.0 | 100KHZ/0.25V | 272.0 | 1.10 |
| NR5040-680□-S-Z | 68.0 | 100KHZ/0.25V | 400.0 | 0.90 |
| NR5040-101□-S-Z | 100.0 | 100KHZ/0.25V | 560.0 | 0.70 |
Operating Temp. : －45℃ ~ ＋125℃
★ Inductance drop=30% typ. at IDC.
