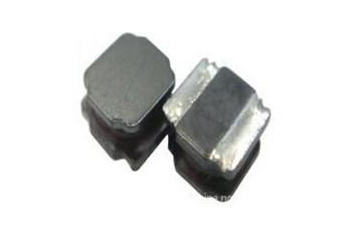

SMD POWER INDUCTORS NR25系列
NR25 SERIES
■ FEATURES/特性
● Magnetically shielded construction (閉磁路構造設計)
● Compact and thin (輕便薄小)
● Strong ability to resist EMI(抗EMI能力強)
● Drop impact resistance is strong, durable(抗沖擊性強,經久耐用)
■ Application (用途)
● Mobile networks and digital movie camera; Flat-panel TVS, set-top boxes, blu-ray DVD; Notebook computers, desktop computers, servers, graphics CARDS; Portable game consoles, personal navigation system, multimedia; Automotive products; Communication equipment(移動網絡和數字電影攝影機;平板電視,機頂盒,藍光DVD、筆記本電腦、臺式電腦、服務器、顯卡;便攜式游戲機,個人導航系統,多媒體,汽車產品;通信設備)
■ Product Identification/產品識別
CR 252012 3R3 M S Z
(1) (2) (3) (4） ?。?） ?。?）
1.Series name/產品名稱
2.Dimensions/產品尺寸
3.Inductance value/電感值
4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.The packing way/包裝方式（Z:冷封裝，R:熱封裝）

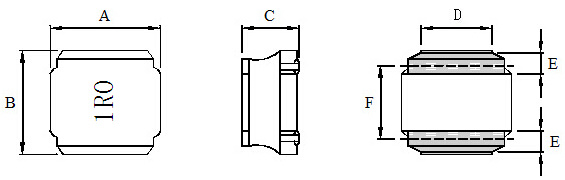

■ Mechanical dimensions/機械尺寸
Unit In mm
| Type | A | B | C | D | E | E |
| ±0.1 | ±0.1 | (max) | ±0.2 | ±0.2 | ±0.2 | |
| NR252010 | 2.0 | 2.5 | 1.0 | 1.5 | 0.8 | 0.8 |
| NR252012 | 2.0 | 2.5 | 1.2 | 1.5 | 0.8 | 0.8 |
■ Electrical Characteristics for NR252010 Series/NR252010系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR252010-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 90.0 | 1.85 |
| NR252010-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 152.0 | 1.80 |
| NR252010-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 174.0 | 1.20 |
| NR252010-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 273.0 | 1.05 |
| NR252010-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 469.0 | 0.95 |
| NR252010-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 747.0 | 0.78 |
| NR252010-100□-S-Z | 10.0 | 100KHZ/0.25V | 910.0 | 0.65 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=30% typ. at IDC.
■ Electrical Characteristics for NR252012 Series/NR252012系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR252012-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 85.0 | 2.68 |
| NR252012-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 113.0 | 2.24 |
| NR252012-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 165.0 | 1.85 |
| NR252012-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 200.0 | 1.61 |
| NR252012-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 315.0 | 1.18 |
| NR252012-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 447.0 | 0.98 |
| NR252012-8R2□-S-Z | 8.2 | 100KHZ/0.25V | 506.0 | 0.92 |
| NR252012-100□-S-Z | 10.0 | 100KHZ/0.25V | 575.0 | 0.88 |
★ Operating Temp. : －40℃ ~ ＋85℃
★ Inductance drop=30% typ. at IDC.
