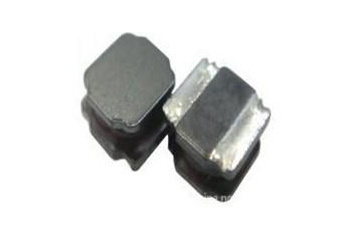

SMD POWER INDUCTORS NR80系列
NR80 SERIES
■ FEATURES/特性
● Magnetically shielded construction (閉磁路構造設計)
● Compact and thin (輕便薄小)
● Strong ability to resist EMI(抗EMI能力強)
● Drop impact resistance is strong, durable(抗沖擊性強,經久耐用)
■ Application (用途)
● Mobile networks and digital movie camera; Flat-panel TVS, set-top boxes, blu-ray DVD; Notebook computers, desktop computers, servers, graphics CARDS; Portable game consoles, personal navigation system, multimedia; Automotive products; Communication equipment(移動網絡和數字電影攝影機;平板電視,機頂盒,藍光DVD、筆記本電腦、臺式電腦、服務器、顯卡;便攜式游戲機,個人導航系統,多媒體,汽車產品;通信設備)
■ Product Identification/產品識別
CR 8020 2R2 M S Z
(1) (2) (3) (4） （5） （6）
1.Series name/產品名稱
2.Dimensions/產品尺寸
3.Inductance value/電感值
4.Product name/允許公差（J 5%, K 10%, L 15%, M 20%, N 30%）
5.Internal Serial No./內部序列號（S：系列品，T:特殊品）
6.The packing way/包裝方式（Z:冷封裝，R:熱封裝）

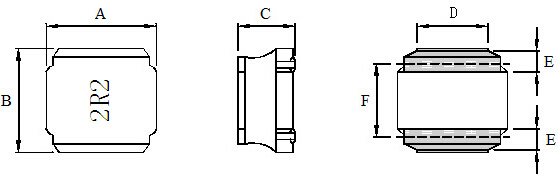

■ Mechanical dimensions/機械尺寸
Unit In mm
| Type | A | B | C | D | E | F |
| ±0.3 | ±0.3 | (max) | ±0.3 | ±0.3 | ±0.3 | |
| NR8040 | 8.0 | 8.0 | 4.20 | 6.30 | 2.20 | 4.00 |
■ Electrical Characteristics for NR8040 Series/NR8040系列電子特性規格
| Part Number | Inductance | Test Freq. | DCR (mΩ) | IDC (A) |
| (μH) | (Hz) | (max) | (max) | |
| 產品料號 | 電感值 (L) | 測試頻率 | 直流阻抗 | 定格電流 |
| NR8040-1R0□-S-Z | 1.0 | 100KHZ/0.25V | 8.0 | 9.85 |
| NR8040-1R5□-S-Z | 1.5 | 100KHZ/0.25V | 10.0 | 8.15 |
| NR8040-2R2□-S-Z | 2.2 | 100KHZ/0.25V | 12.0 | 7.10 |
| NR8040-3R3□-S-Z | 3.3 | 100KHZ/0.25V | 17.0 | 6.50 |
| NR8040-4R7□-S-Z | 4.7 | 100KHZ/0.25V | 20.0 | 5.90 |
| NR8040-5R6□-S-Z | 5.6 | 100KHZ/0.25V | 24.0 | 5.50 |
| NR8040-6R8□-S-Z | 6.8 | 100KHZ/0.25V | 28.0 | 4.55 |
| NR8040-8R2□-S-Z | 8.2 | 100KHZ/0.25V | 35.0 | 4.20 |
| NR8040-100□-S-Z | 10.0 | 100KHZ/0.25V | 37.0 | 3.60 |
| NR8040-150□-S-Z | 15.0 | 100KHZ/0.25V | 56.0 | 2.95 |
| NR8040-220□-S-Z | 22.0 | 100KHZ/0.25V | 74.0 | 2.40 |
| NR8040-330□-S-Z | 33.0 | 100KHZ/0.25V | 100.0 | 2.05 |
| NR8040-470□-S-Z | 47.0 | 100KHZ/0.25V | 158.0 | 1.75 |
| NR8040-680□-S-Z | 68.0 | 100KHZ/0.25V | 196.0 | 1.45 |
| NR8040-101□-S-Z | 100.0 | 100KHZ/0.25V | 295.0 | 1.15 |
| NR8040-151□-S-Z | 150.0 | 100KHZ/0.25V | 470.0 | 1.10 |
| NR8040-221□-S-Z | 220.0 | 100KHZ/0.25V | 660.0 | 0.85 |
| NR8040-331□-S-Z | 330.0 | 100KHZ/0.25V | 970.0 | 0.68 |
★ Operating Temp. : －45℃ ~ ＋125℃
★Inductance drop=30% typ. at IDC.
